一、概述
早在60年代初，国内第一台发电用燃气轮机就诞生在南京汽轮电机（集团）有限公司。70年代中期，该厂又生产出23MW燃气轮发电机组。同时，国家投资扩建该厂，并设立燃气轮机研究所，形成科研、设计、生产、成套重型燃气轮发电设备的能力。80年代初，该厂又与美国通用电气公司（GE公司）合作，建立“BA”关系，合作生产MS3002、MS5001、MS6001B系列燃气轮机，同时又引进英国BRUSH电机有限公司技术，生产空冷无刷励磁发电机，与上述燃气轮机成套提供发电设备。由于引进国际先进技术，使该厂生产的重型燃气轮机达到国际先进水平。
目前该厂又生产GE公司MS6001B系列中的最新型PG6551B
38MW燃气轮机，还可生产MS5001系列中的PG5371PA 26MW燃气轮机及MS3002
10MW燃气轮机。其中，燃气轮机转子、轮控盘（计算机控制系统）、喷嘴、燃烧室等高温部件及国内生产有困难的配套件由美国GE公司提供，其余部件按GE公司图纸、文件进行生产、装配。整套机组出厂前进行厂内试车，做性能试验，试验数据经GE公司认可后出厂。
迄今为止，该厂已生产多套燃气轮发电机组，成功地在河南、深圳、江苏、浙江等地运行（见图三），积累了丰富的制造、安装、调试、运行和检修经验，可为用户提供从安装、调试、运行、人员培训和机组检修等一条龙服务。
二、MS6001B燃气轮发电机组
机组为户外布置快装机组，机组本体为带有底盘的分部组装结构形式，分为控制、燃气轮机、负荷齿轮箱、和发电机四大部分。燃气轮机控制盘、发电机控制盘、发电机保护盘及马达控制中心安装在燃气轮机控制室内，发电机中性点小室和出线小室设在发电机两侧。燃气轮发电机组采用封闭式罩壳，并具有相应的通风、照明和消防系统。控制室有空调装置。
1．MS6001B燃气轮机
MS6001B

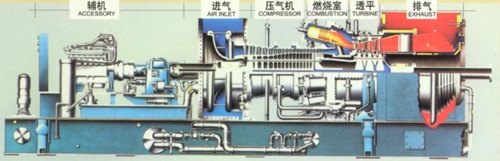

燃气轮机主要由进气系统、压气机、燃烧室、透平、排气系统、辅机系统以及控制系统等组成。（见图一）
空气从进气过滤器、消音器进入压气机，经压气机压缩后进入燃烧室，燃料（重油、柴油或天然气）从燃料喷嘴喷入燃烧室，和燃烧室中的压缩空气混合燃烧，产生高温高压燃气，再进入透平膨胀作功，最后经排气系统排入大气。
图一
由柴油机启动的MS6001B燃气轮机
PG6551B
燃气轮机性能
压气机进口温度15℃，60%相对湿度，大气压力1.013bar
|
燃
料
|
轻柴油
|
天然气
Natural Gas
|
|
输出功率
|
38480kw
|
39160kw
|
|
热耗率
|
11400kj/kwh
|
11320kj/kwh
|
|
燃气初温
|
1104℃
|
1104℃
|
|
排气温度
|
542℃
|
541℃
|
|
排气流量
|
511×103kg/h
|
509×103kg/h
|
|
转速
|
5100r/min
|
5100r/min
|
压气机进口温度℃
PG6551B
燃气轮机性能曲线
三、燃气／蒸汽联合循环
燃气轮机既可作简单循环运行，也可作联合循环运行。作简单循环运行时，燃气轮机的高温排气排入大气。作联合循环运行时，燃气轮机的高温排气排入余热锅炉加以利用，余热锅炉生产的蒸汽，再次推动蒸汽轮机发电。燃气／蒸汽联合循环电站有很多优点：
1．热效率高。55MW联合循环热效率可达45%。
2．建设周期短，见效快。
3．运行灵活。
4．对环境的污染少。
5．占地少。55MW燃气／蒸汽联合循环电站占地仅4万平方米（200m×200m）。
6．定员少。55MW燃气／蒸汽联合循环电站定员大约80人。
7．起停迅速。燃气轮发电机组从起动到带满负荷只需15分钟，汽轮发电机组再投入运行也不到1小时。
8．投资省。55MW联合循环电站的单位千瓦造价约为人民币4000元／计算。
图三
安装在江苏常州的燃气/ 蒸汽联合循环电站。
|
