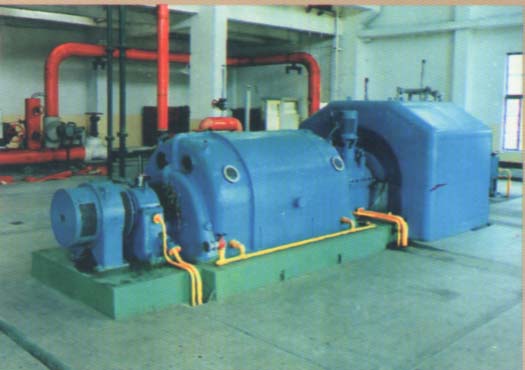

背压式·抽汽背压式汽轮机

背压式汽轮机 抽汽背压式汽轮机

南京汽轮电机（集团）有限公司生产的汽轮机均为单自由式、冲动式、固定式电站汽轮机，分为背压式、抽汽背压式/单抽、双抽汽凝汽式/凝汽式。汽轮机有完善的保安系统，采用先进的保护仪表以确保汽轮机安全可靠运行。汽轮机抽汽的调整机构采用结构紧凑效率高的旋转隔板，运行安全可靠。全液压调节系统或电液调节系统的应用能对汽轮机的转速、电负荷或热负荷（抽汽或排汽的流量和压力）进行自动控制，调节灵敏、可靠、稳定。

背压式、抽汽背压式汽轮机的抽汽或排汽可供工业生产流程或采暖用，其供汽流量和压力可在一定范围内进行调节，本类型汽轮机是实施热电联产的理想产品，是节能效果最佳的节能型、汽轮机。其运行方式为以汽定电，故最适合用以带基本热负荷。

背压式汽轮机

主要技术参数

工厂代号		Z019	Z030	Z032	Z029	Z016	Z048	Z023	Z026	Z027	Z036
型号		B1.5-2.35/0.392	B1.5-2.35/0.588	B1.5-3.43/0.490	B1.5-3.43/0.981	B3-3.43/0.490	B3-3.43/0.981	B3-4.81/0.785	B3-4.81/0.981	B6-3.43/0.490	B6-3.43/0.686
功率 kW		1500	1500	1500	1500	3000	3000	3000	3000	6000	6000
转速 r/min		3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
转向		顺汽流方向看顺时针
额定进汽	流量 t/h	19.55	24.77	17.70	25.80	31.27	46.62	33.38	37.50	57.61	71.28
	压力 MPa	2.35	2.35	3.43	3.43	3.43	3.43	4.81	4.81	3.43	3.43
	温度 ℃	390	390	435	435	435	435	470	470	435	435
排汽	压力 MPa	0.392	0.588	0.490	0.981	0.490	0.981	0.785	0.981	0.490	0.686
排汽	温度 ℃	218	255	246	305	233	300	279	300	223	264
汽耗 kg/kWh		13.032	16.51	11.80	17.20	10.423	15.54	11.125	12.50	9.601	11.88
热耗 kJ/kWh		4630	5077	4826	5204	4335	4436	4282	4387	4119	4105
运行层标高 m		5	5	6	6	6	6	6	6	6	6
汽轮机本体总重 t		19	15.5	20	15.9	20	16.76	20	16.4	20.72	20.29
上半体总重 t		7	4.553	7.2	4.657	7.2	5.6	7	5.2	6.3	6.0
转子总重 t		2.0	1.826	2.3	1.537	2.3	1.431	2	1.664	2.064	1.85
外形尺寸 mm		(1)	(2)	(1)	(2)	(1)	(3)	(1)	(4)	(5)	(6)
汽轮机中心高 mm		750	750	750	750	750	750	750	750	750	750

工厂代号		Z028	Z064		Z051		Z084	Z049		Z040
型号		B6-3.43/0.981	B6-4.90 /0.490		B6-4.90 /0.981		B12-3.43 /0.490	B12-4.90 /0.981		B25-8.83/0.981
功率 kW		6000	6000		6000		12000	12000		25000
转速 r/min		3000	3000		3000		3000	3000		3000
转向		顺汽流方向看顺时针
额定进汽	流量 t/h	87.24	49.61	52.33	68.88	72.4	111.36	128.07	135.8	201.3
	压力 MPa	3.43	4.90	4.90	4.90	4.90	3.43	4.90	4.90	8.83
	温度 ℃	435	470	435	470	435	435	470	435	535
排汽	压力 MPa	0.981	0.490	0.490	0.981	0.981	0.490	0.981	0.981	0.981
	温度 ℃	295	224	196	292	262	221	283	254	268
汽耗 kg/kWh		14.54	8.269	8.722	11.48	12.067	9.28	10.673	11.317	8.051
热耗 kJ/kWh		4178	4031	4039	4049	3950	3891	3909	3917	3856
运行层标高 m		6	6		6		7	7		8
汽轮机本体总重 t		19.58	32.62		31		33.96	33.5		64.5
上半体总重 t		5.7	10.9		9.2		12.5	9.2		10
转子总重 t		1.7	2.611		1.906		2.768	2.525		7.778
外形尺寸 mm		(6)	(7)		(8)		(9)	(9)		(10)
汽轮机中心高 mm		750	750		750		750	750		800

抽汽背压式汽轮机

主要技术参数

工厂代号	Z043	Z025	Z017	Z052	Z024	Z066	Z072	Z075
	CB3-3.24/ 2.06/1.18	CB3-3.43/ 0.981/0.490	CB3-3.43/ 1.67/0.490	CB3-4.81/ 1.67/0.392	CB3-4.81/ 1.67/0.588	CB12-4.90/ 0.981/0.196	CB12-4.90/ 0.981/0.294	CB12-4.90/ 0.981/0.490
型号

功率 kW		2350	3000	2859	3000	3000	12000	12000	12000
转速 r/min		3000	3000	3000	3000	3000	3000	3000	3000
转向		顺汽流方向看顺时针
额定进汽	流量 t/h	64.06	33.06	35	32.37	33.61	97.28	106.47	115
	压力 MPa	3.24	3.43	3.43	4.9	4.81	4.9	4.9	4.9
	温度 ℃	420	435	435	470	470	435	435	435
额定抽汽	流量 t/h	27	5	8	12	8	40	40	40
	压力 MPa	2.06	0.981	1.67	1.67	1.67	0.981	0.981	0.981
	温度 ℃	375	303	360	360	364	267	265	259
最大工业抽汽量t/h			6	10	16		80	80	80
排汽	压力 MPa	1.18	0.490	0.490	0.392	0.588	0.196	0.294	0.490
排汽	温度 ℃	313	234	233	220	255	121	165	199
汽耗 kg/kWh		27.26	11.02	12.24	10.79	11.204	8.107	8.873	9.581
热耗 kJ/kWh		5154	4287	4335	4409	4294	3886	3896	3934
运行层标高 m		6	6	6	6	6	7	7	7
汽轮机本体总重 t		17.6	19.0	20.5	20.5	20.5	40.9	40.9	40.9
上半体总重 t		5.6	6.53	7.2	7.2	7.2	11.11	11.11	11.11
转子总重 t		1.6	1.874	2.3	2.3	2.3	3.91	3.675	3.39
外形尺寸 mm		(3)	(1)	(1)	(1)	(1)	(11)	(11)	(11)
汽轮机中心高 mm		750	750	750	750	750	750	750	750


注:	1．外形尺寸:	(1) 3723×2084×2680	(2) 3723×1934×2526.5	(3) 3573×2550×2704
		(4) 3723×2370×2538	(5) 3943×2550×2911	(6) 3943×2630×2911
		(7) 4526×2660×3085	(8) 4582×2660×3085	(9) 5076×2645×3085
		(10) 6487×3278×3914	(11) 5375×2660×3255
	2．我厂不断有新品种推出，亦可根据用户要求设计生产，欢迎垂询。
