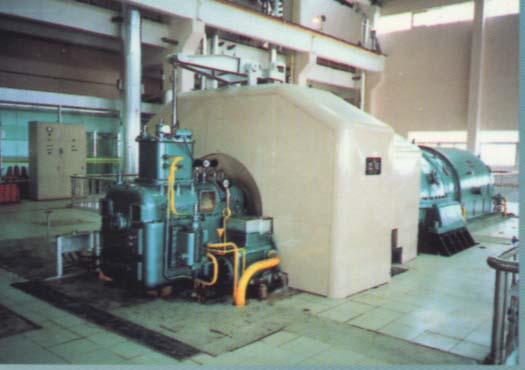

抽汽凝汽式汽轮机



      南京汽轮电机（集团）有限公司生产的汽轮机均为单自由式、冲动式、固定式电站汽轮机，分为背压式、抽汽背压式/单抽、双抽汽凝汽式/凝汽式。汽轮机有完善的保安系统，采用先进的保护仪表以确保汽轮机安全可靠运行。汽轮机抽汽的调整机构采用结构紧凑效率高的旋转隔板，运行安全可靠。全液压调节系统或电液调节系统的应用能对汽轮机的转速、电负荷或热负荷（抽汽或排汽的流量和压力）进行自动控制，调节灵敏、可靠、稳定。

    单抽、双抽汽凝汽式汽轮机的多种压力等级的抽汽可供工业生产流程或采暖用，其抽汽压力和抽汽量可在一定范围内进行调节，其热电负荷也可单独进行调节，运行方式灵活，特别适用于企业自备电厂或区域供热电站。对热负荷较小且对供汽压力变化要求不高的用户，可采用非调整抽汽式汽轮机。

单抽汽凝汽式汽轮机

一、主要技术参数
工厂代号 Z047 Z041 Z060 Z091 Z068 Z057 Z062 Z031 Z131
型 号

C3-3.43/0.490

C6-3.43/0.490

C6-3.43/0.981

C6-3.43/0.686-1

C6-4.90/0.490

C6-4.90/0.98

C12-3.43/0.196

C12-3.43/0.490

C12-3.43/0.490-1
功 率 kW 3000 6000 6000 6000 6000 6000 12000 12000 12000
转 速 r/min 3000 3000 3000 3000 3000 3000 3000 3000 3000
转 向

顺汽流方向看为顺时针
额定进汽 流 量 t/h 23.69 47.5 50.74 34.44 44.12 47.61 50.33 70 83.46 83.42
压 力 MPa 3.43 3.43 3.43 3.43 4.90 4.90 4.90 3.43 3.43 3.43
温 度 ℃ 435 435 435 435 435 470 435 435 435 435
额定抽汽 流 量 t/h 15 30 30 8 30 30 30 40 50 50
压 力 MPa 0.490 0.490 0.981 0．787 0．490 0．981 0．981 0．196 0．490 0．490
温 度 ℃ 252 252 309 304 217 312 278 150.8 235 235
最大工业抽汽量t/h 25 45-50 45-50 10 45-50 50 50 60 80 80
排汽压力 KPa 6.15 5.69 6.27 7.43 5.41 5.8 5.9 3.55 5.08 4.96
汽耗 设计工况kg/kWh 7.895 7.917 8.457 5.74 7.354 7.935 8.389 5.835 6.955 6.952

纯冷凝工况kg/kWh

 5.126 5.00 4.796 4.75 4.687 4.421 4.93 4.299 4.669 4.577
热耗 设计工况kg/kWh 8828 8159 9282 11414 7402 8282 8520 7485 7926 7948
纯冷凝工况kg/kWh 13566 13162 12786 12606 12284 12004 12531 11670 12063 12059
给水温度 ℃ 145 145 150 153 143.5 153 172 148.7 170 150
运行层标高 m 6 6 6 6 6 6 7 7 7
汽轮机本体总重 t 23.3 33.1 35.5 22 33.1 35.3 62 58 58
上半体总重 t 7.14 10.3 10.3 5.9 10.3 10.3 17 15 15
转子总重 t 3.27 4.52 4.52 2.6 4.45 4.52 7.6 7.73 7.73
外形尺寸 mm (1) (2) (2) (3) (2) (2) (4) (4) (4)
汽轮机中心高 mm 750 750 750 750 750 750 750 750 750

工厂代号

Z011

Z211

Z090

Z053

Z253

Z046

Z058

型 号

C12-3.43/0.981

C12-3.43/0.981-2

C12-3.43/0.981-3

C12-4.90/0.490

C12-4.90/0.490-2

C12-4.90/0.981

C12-5.88/0.981

功 率 kW

12000

12000

12000

12000

12000

12000

12000

转 速 r/min

3000

3000

3000

3000

3000

3000

3000

转 向

顺汽流方向看为顺时针

额定进汽

流 量 t/h

96.95

93.34

66.13

79.7

81.88

77.09

79.27

87.94

90.98

82.46

压 力 MPa

3.43

3.43

4.90

4.90

4.90

4.90

4.90

4.90

4.90

5.88

温 度 ℃

435

435

435

470

435

470

435

470

435

435

额定抽汽

流 量 t/h

50

50

16

50

50

50

50

50

50

50

压 力 MPa

0.981

0.981

1.022

0.490

0.490

0.490

0.490

0.981

0.981

0.981

温 度 ℃

313

313

310

230

198

232

201

302

272

261

最大工业抽汽量t/h

80

80

22

70

70

80

80

80

80

80

排汽压力 KPa

5.51

5.68

6.28

4.66

4.73

4.75

4.8

5.12

5.24

5.4

汽耗

设计工况kg/kWh

8.079

7.778

5.511

6.642

6.823

6.424

6.606

7.328

7.582

6.872

纯冷凝工况kg/kWh

4.615

4.547

4.435

4.204

4.5

4.155

4.405

4.198

4.475

4.184

热耗

设计工况kg/kWh

9366

9545

10601

6986

7146

7173

7377

8206

8405

8758

纯冷凝工况kg/kWh

9366

12077

11611

11141

11484

11213

11514

11023

11375

11848

给水温度 ℃

172

153

158

173

145

172

104

运行层标高 m

7

7

7

7

7

7

7

汽轮机本体总重 t

56.8

56.8

44

58

58

58

58

上半体总重 t

14.78

13.8

15

15

15

15

15

转子总重 t

7.83

7.83

6.45

7.5

7.5

7.3

7.3

外形尺寸 mm

(4)

(4)

(7)

(4)

(4)

(4)

(4)

汽轮机中心高 mm

750

750

750

750

750

750

750
工厂代号 Z246 Z094 Z097 Z086 Z089 Z092 Z096
型 号 C12-4.90/0.981-2 C12-4.90/1.27 C15-3.43/0.981 C15-3.43/0.981 C15-4.90/0.981 C25-3.43/0.490 C25-3.43/0.981
功 率 kW 12000 12000 15000 15000 15000 25000 25000
转 速 r/min 3000 3000 3000 3000 3000 3000 3000
转 向 顺汽流方向看为顺时针
额定进汽 流 量 t/h 86.47 89.9 88.37 90.98 105.84 78.98 97.73 101.13 151.83 153.75
压 力 MPa 4.90 4.90 4.90 4.90 3.43 3.43 4.90 4.90 3.43 3.43
温 度 ℃ 470 435 470 435 435 435 470 435 435 435
额定抽汽 流 量 t/h 50 50 50 50 50 16 50 50 70 60
压 力 MPa 0.981 0.981 1.27 1.27 0.981 0.981 0.981 0.981 0.490 0.981
温 度 ℃ 305 274 324 292.7 306.6 308.5 303 271 227 302.6
最大工业抽汽量t/h 80 80 80 80 80 20 80 80 110 100
排汽压力 KPa 5.15 5.24 5.21 5.38 6.46 6.86 5.83 6.05 4.1 4.65
汽耗 设计工况kg/kWh 7.206 7.492 7.364 7.582 7.056 5.265 6.515 6.742 6.073 6.15
纯冷凝工况kg/kWh 4.138 4.37 4.15 4.392 4.49 4.396 4.176 4.420 4.31 4.279
热耗 设计工况kg/kWh 8405 8681 8568 8866 9705 10651 8640 8935 8428 9814
纯冷凝工况kg/kWh 11233 11510 11261 11566 11911 11673 11336 11643 11212 11363
给水温度 ℃ 153 153 153 150 153 172 153
运行层标高 m 7 7 7 7 7 7 7
汽轮机本体总重 t 58 58 58 44 58 75 75
上半体总重 t 15 15 15 13.8 15 19 19
转子总重 t 7.3 7.3 7.56 6.45 7.56 10.7 10.7
外形尺寸 mm (4) (4) (4) (7) (4) (9) (9)
汽轮机中心高 mm 750 750 750 750 750 900 900
工厂代号 Z087 　 Z088 Z067 Z069 Z073 Z055 Z082
型 号 C25-3.43/0.981-1 C25-4.90/0.490 C25-4.90/0.981 C25-4.90/0.981-1 C25-8.83/0.490 C25-8.83/0.981 C25-8.83/1.57 C50-8.83/1.27
功 率 kW 25000 25000 25000 25000 25000 25000 50000 50000
转 速 r/min 3000 3000 3000 3000 3000 3000 3000 3000
转 向

顺汽流方向看为顺时针
额定进汽 流 量 t/h 122.38 137.18 142.08 149.75 155.08 118.73 135.53 151.13 197.68 303.6
压 力 MPa 3.43 4.90 4.90 4.90 4.90 4.90 8.83 8.83 8.83 8.83
温 度 ℃ 435 470 435 470 435 435 435 535 535 535
额定抽汽 流 量 t/h 20 70 70 70 70 20 70 80 130 160
压 力 MPa 1.18 0.490 0.490 0.981 0.981 1.14 0.490 0.981 1.57 1.27
温 度 ℃ 317 227.4 199 297 266 283 214 275.5 325.8 293.3
最大工业抽汽量t/h 25 110 110 130 130 25 120 130 170 230
排汽压力 KPa 4.93 3.89 4.02 4.19 4.33 4.92 3.5 3.5 3.0 4.1
汽耗 设计工况kg/kWh 4.895 5.487 5.683 5.99 6.203 4.749 5.421 6.045 7.907 6.072
纯冷凝工况kg/kWh 4.27 3.954 4.174 3.933 4.21 4.14 3.902 3.841 3.862 3.811
热耗 设计工况kg/kWh 10316 7904 8151 8688 8956 10128 6986 7093 6358 6932
纯冷凝工况kg/kWh 11031 10806 11048 10840 11087 10631 10197 10011 10277 9839
给水温度 ℃ 166 143 153 170 214 221 215 225
运行层标高 m 7 7 7 7 7 7 7 7
汽轮机本体总重 t 73.6 75 75 73.6 103 106 108 113
上半体总重 t 18.8 19 19 18.8 20 25 23 27
转子总重 t 10.53 10.7 10.7 10.53 14.9 15 16.8 17.5
外形尺寸 mm (8) (9) (9) (8) (10) (10) (5) (6)
汽轮机中心高 mm 900 900 900 900 800 800 800 800

双抽汽凝汽式汽轮机

工厂代号

Z063

Z065

Z071

Z074

Z044
型 号

CC12-3.43 /0.981/0.196

CC12-4.90 /0.981/0.196

CC12-4.90 /0.981/0.294

CC12-4.90 /0.981/0.490

CC25-8.83 /0.981/0.196
功 率 kW

12000

12000

12000

12000

25000
转 速 r/min

3000

3000

3000

3000

3000
转 向

顺汽流方向看为顺时针
额定进汽 流 量 t/h

114.35

97.85

100.15

100.38

156.45
压 力 MPa

3.43

4.9

4.9

4.9

8.83
温 度 ℃

435

435

435

435

535
额定抽汽 流 量 t/h

50

40

40

30

40

30

40

30

60

46
压 力 MPa

0.981

0.196

0.981

0.196

0.981

0.294

0.981

0.490

0.981

0.196
温 度 ℃

300

173

272

152

271

183

270

225

277

145
最大工业抽汽量t/h

80

65

80

70

80

70

80

70

100

90
排汽压力 KPa

3.14

4.54

4.6

4.7

3.0
汽耗 设计工况kg/kWh

9.529

8.154

8.346

8.365

6.258
纯冷凝工况kg/kWh

4.69

4.448

4.465

4.469

3.918
热耗 设计工况kg/kWh

5720

6694

6924

7352

5571
纯冷凝工况kg/kWh

12454

11735

11772

11753

10309
给水温度 ℃

153

153

153

143

213.5
运行层标高 m

7

7

7

7

7
汽轮机本体总重 t

66

66

66

66

108
上半体总重 t

17

17

17

17

23
转子总重 t

8.1

8.1

8.1

7.84

16.56
外形尺寸 mm

(11)

(11)

(11)

(11)

(5)
汽轮机中心高 mm

750

750

750

750

800
工厂代号 Z045 Z059 　 　 　
型 号 CC25-8.83 /1.27/0.196 CC25-8.83 /1.57/0.196 　 　 　
功 率 kW 12000 12000 　 　 　
转 速 r/min 3000 3000 　 　 　
转 向

顺汽流方向看为顺时针
额定进汽 流 量 t/h 160.1 190.5 　 　 　
压 力 MPa 8.83 8.83 　 　 　
温 度 ℃ 535 535 　 　 　
额定抽汽 流 量 t/h 60 46 100 30 　 　 　 　 　 　
压 力 MPa 0.27 0.196 1.57 0.196 　 　 　 　 　 　
温 度 ℃ 306 139 329 167 　 　 　 　 　 　
最大工业抽汽量t/h 100 90 150 90 　 　 　 　 　 　
排汽压力 KPa 3.0 3.0 　 　 　
汽耗 设计工况kg/kWh 6.404 7.62 　 　 　
纯冷凝工况kg/kWh 3.941 4.066 　 　 　
热耗 设计工况kg/kWh 5783 5970 　 　 　
纯冷凝工况kg/kWh 10300 10630 　 　 　
给水温度 ℃ 215.5 214 　 　 　
运行层标高 m 7 7 　 　 　
汽轮机本体总重 t 108 108 　 　 　
上半体总重 t 23 23 　 　 　
转子总重 t 16.56 16.339 　 　 　
外形尺寸 mm (5) (5) 　 　 　
汽轮机中心高 mm 800 800 　 　 　
