苏州工业园区北部燃机热电厂PG9171E型#2燃机抢修完工报道
作者:胡志兴 来源:南港动力1276
    金秋十月，桂花飘香，我们来到苏州工业园区北部燃机热电有限公司，对该公司的PG9171E型燃机2号机因压气机一级动叶断裂而进行的抢修工作，本次抢修由南京南港动力设备安装有限公司检修队负责施工，抢修工作于2021年9月11日正式开工，检修工作在南京南港动力设备安装公司全体检修人员的共同努力下，以及苏州工业园区北部燃机热电厂有关领导和工程技术人员及所有参加检修工作人员的密切配合下，整个抢修复装工作于2021年10月28日圆满完成。
    此次抢修工作分二个场地三个阶段进行，即第一阶段在苏州工业园区北部燃机电厂先将燃机转子从缸体中拆出，拆卸工作从9月11日开始，到9月19日转子吊出，转子于9月23日运到南京汽轮电机厂进行第2阶段的修理，
    第一阶段的转子修理在南京汽轮电机厂进行，转子修复工作在南京汽轮电机厂完成了转子的压气机段和透平段的拆卸，加工，分别进行转子压气机段和透平段转子的高速动平衡，一直到10月15日转子修复完成运回到苏州北部现场。
    第二阶段的现场检查修理工作于9月20日进行，到10月18日现场的检查修理工作基本完成，
    第三阶段的复装工作从10月19日转子回装开始，到10月28日复装工作全部完成，10月29日机组进行分部调试和整机调试， 10月30日机组投入带负荷运行一切正常，振动最大为3.5mm/S左右。
    在此次抢修工作中，根据协议要求，我们对燃机转子，缸体，燃烧系统各部件进行了全面的检查， 本次检修主要是对在叶片断裂事故中被损坏的压气机动、静叶，压气机缸体进行检查修理外，还得对燃烧部件，热通道部件进行检查，对在检修中发现的其它缺陷进行消除，本次检修另一个主要任务是对燃机发电机进行轴承翻瓦检查，对燃机缸体轴承座进行激光找中并调整。
此次检修完成的主要项目及消除的几个主要缺陷有：
    1、由于压气机动叶断裂而将压气机转子叶片打坏，更换了压气机转子。压气机转子与透平转子运回到南京汽轮电机厂进行分解，将新的压气机转子与原透平转子进行再组装。
    2、压气机进口可转导叶拆除被损件，更换新件。对IGV齿条和齿轮现场进行了修理。对IGV导叶的叶柄#1，#2，#34，#35安装孔被打变形的孔进行了修补（铸铁焊补）。
    3、对压气机进气缸和压气机前缸被打出的凹陷进行了修补，修补方法采用了GE公司的方案，就是在被打的凹陷处用打补钉的方法进行修补。
    4、更换了透平 一级、二级、三级复环。更换的一级复环和二级复环是返修件，三级复环为新件，需在现场进行配钻定位销孔。
    5、更换了透平一、二、三级动叶。更换的透平一级，二级动叶为返修件，而更换的第三级动叶为新件。
    6、更换了透平，一、二、三级喷嘴，
    7、在此次检修前，机组缸体有几处存在漏气问题，燃烧支撑缸前水平中分面漏气，二瓦回油管与燃烧支撑缸之间法兰处漏气，透平排气缸垂直面与透平缸水平面拐角处漏气，此次大修我们对这几处漏气问题均采取不同的方法进行了处理，经此次处理后这几处漏气问题均得到圆满解决。
    8、此次检修中的另一个主要任务就是对燃机缸体和轴承进行了激光找中检查，并调整了轴承座下的垫片以改变轴承座中心。
    9、对透平排气缸上半缸保温棉进行了填补，对排气后墙板桡性密封片及内保温进行了修补。
    经过此次检修，机组在检修后正常运行中，燃机轴承座振动状况与检修前相比基本相同，振动状况均处于优良状态。用户对此次检修表示很满意。

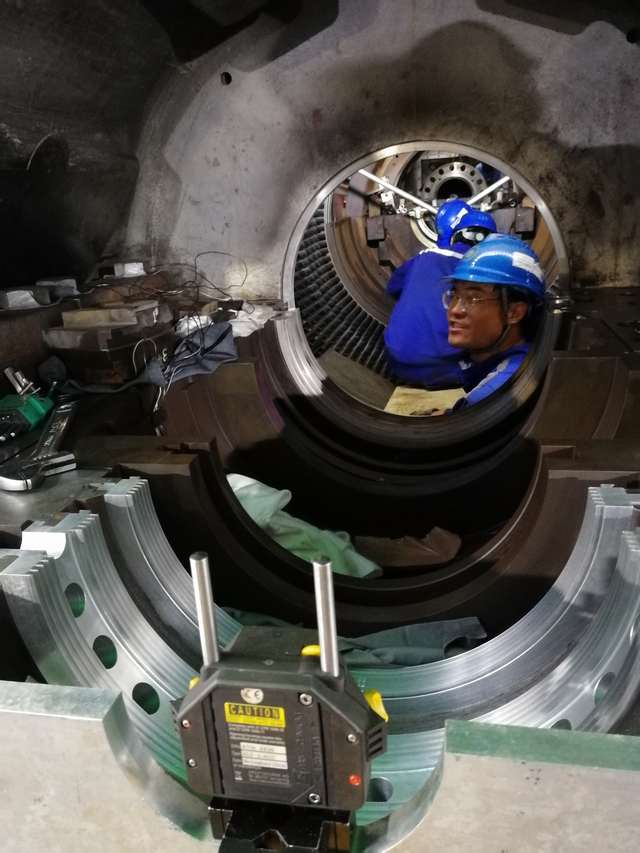

工作人员在进行激光找中工作

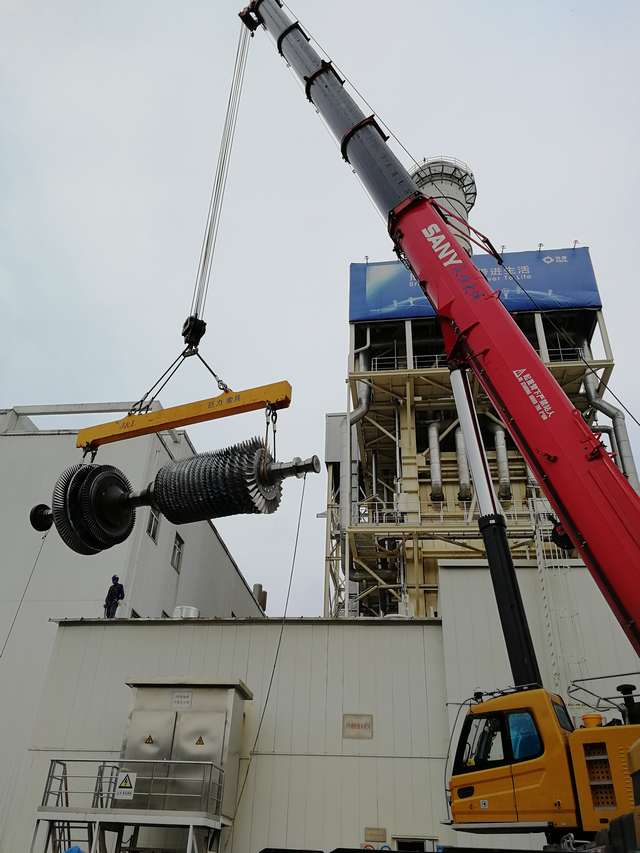

转子在吊装中

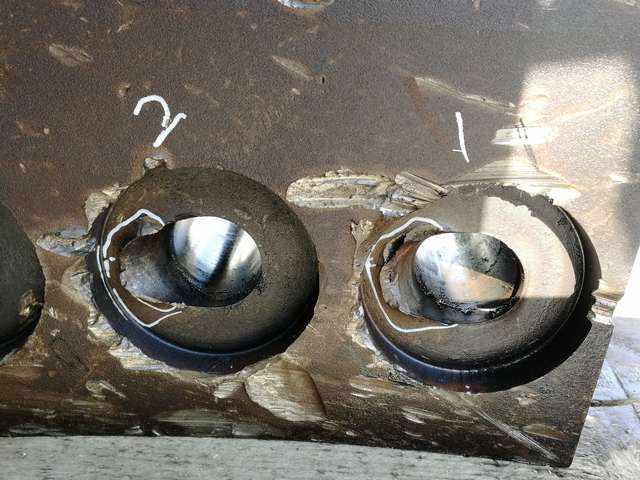

IGV叶柄孔修补前状况

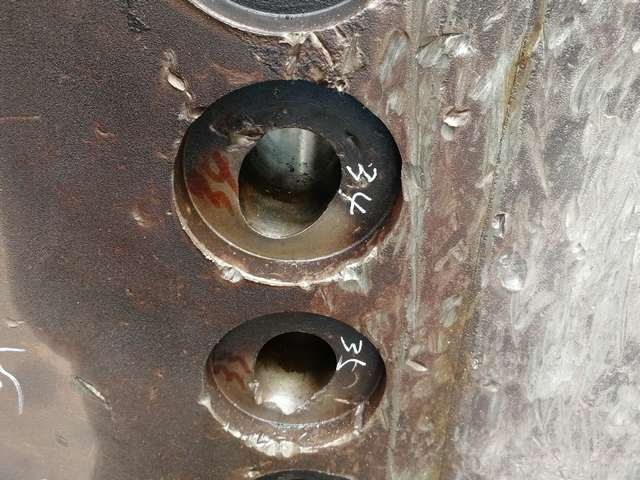

下半缸上的#34，#35导叶安装孔变形

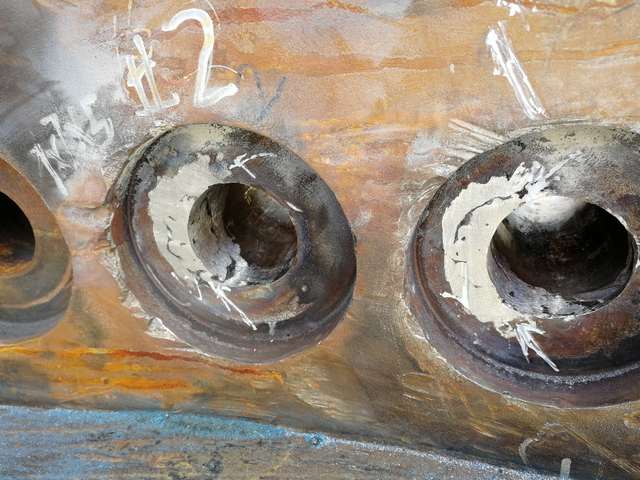

IGV叶柄孔修补后状况

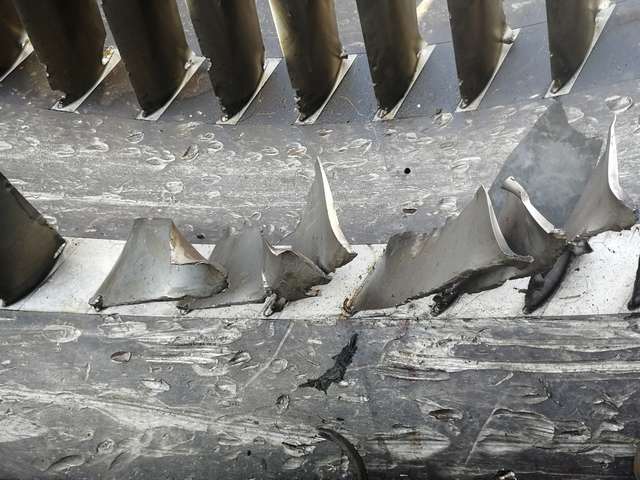

压气机一级静叶受损状况

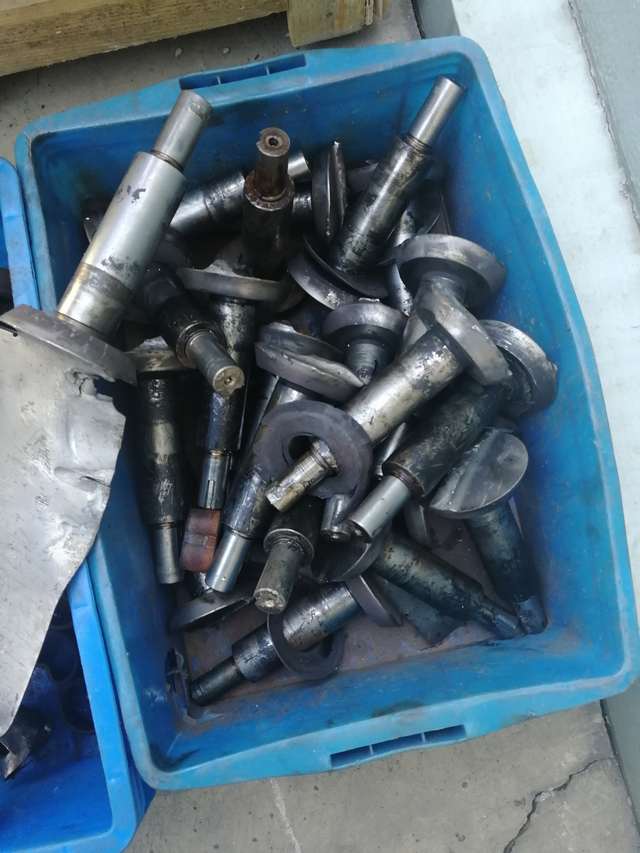

被打坏的IGV叶柄

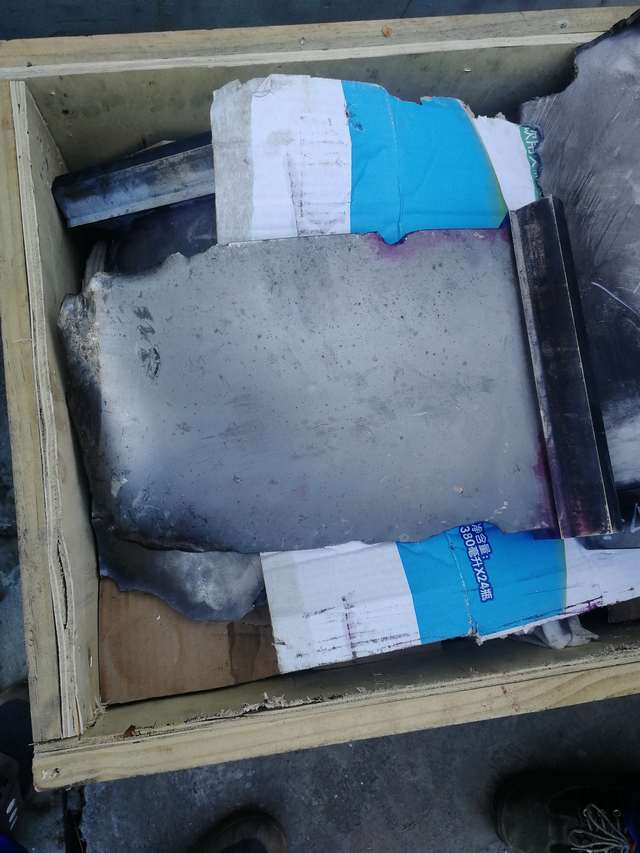

被打坏的压气机一级动叶

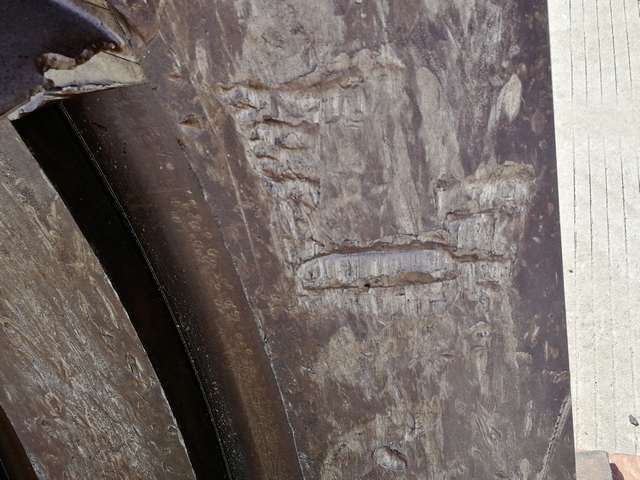

压气级前缸内表面受损状况





下半缸静叶前几级叶片受损状况

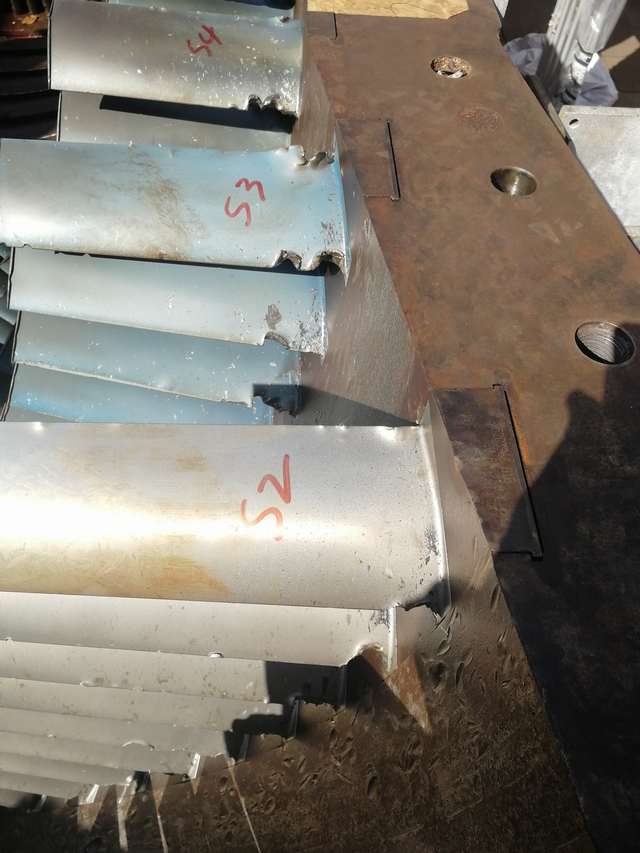

压气机下半缸静叶受损状况

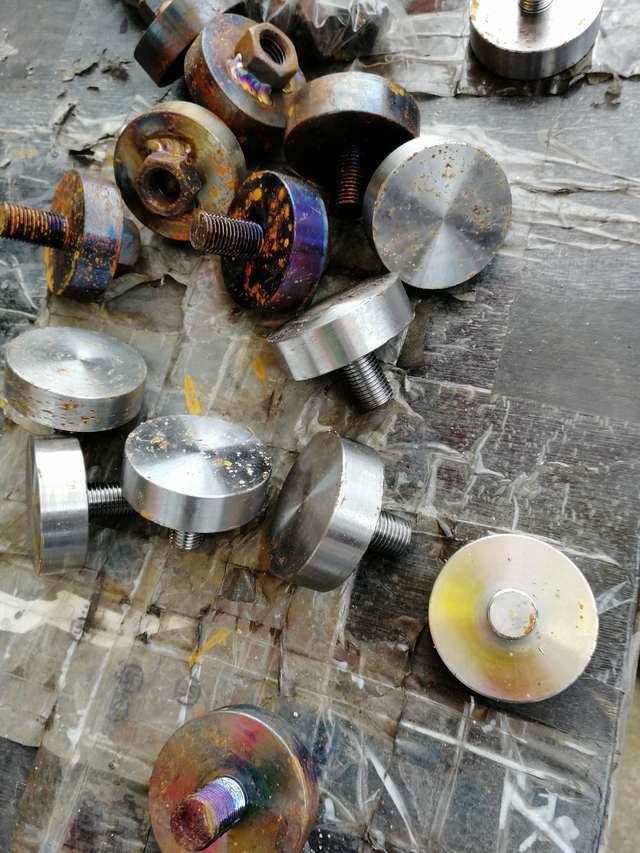

补缸用的补钉（小圆钢盘）

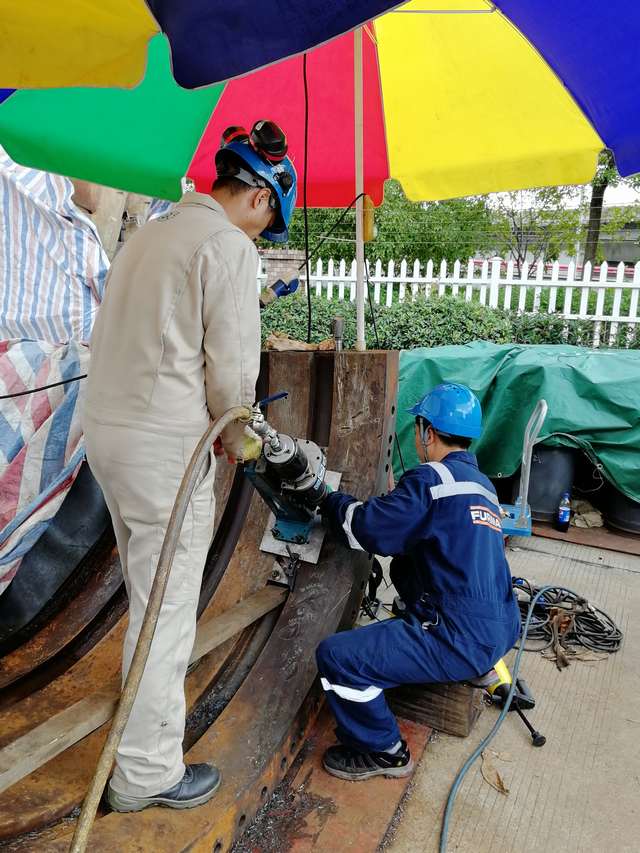

修补压气机前缸内表面在工作中

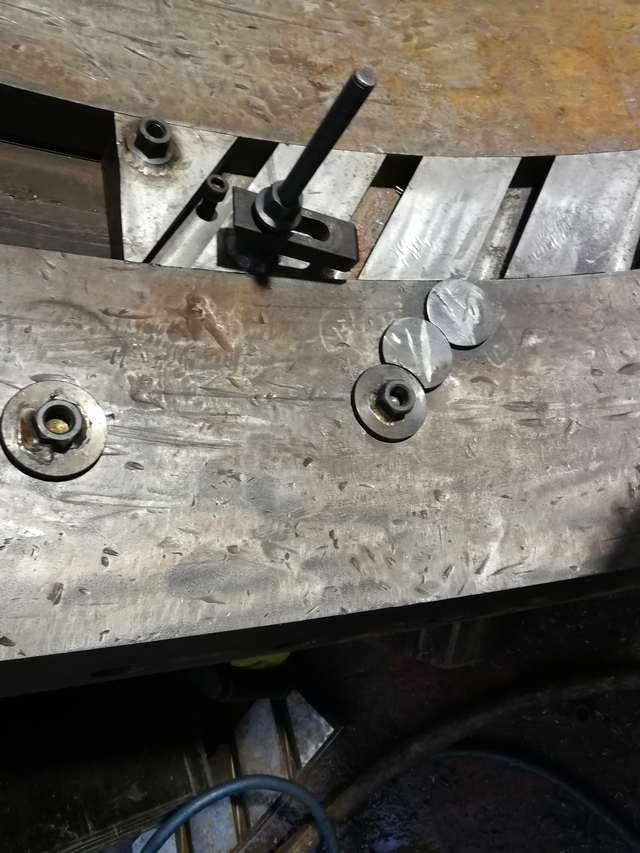

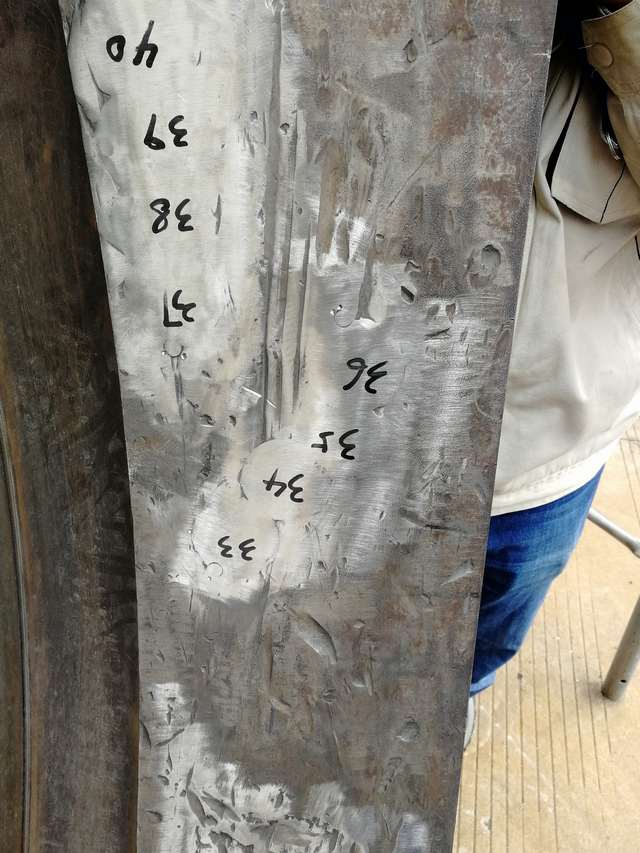

在缸内表面打的补钉

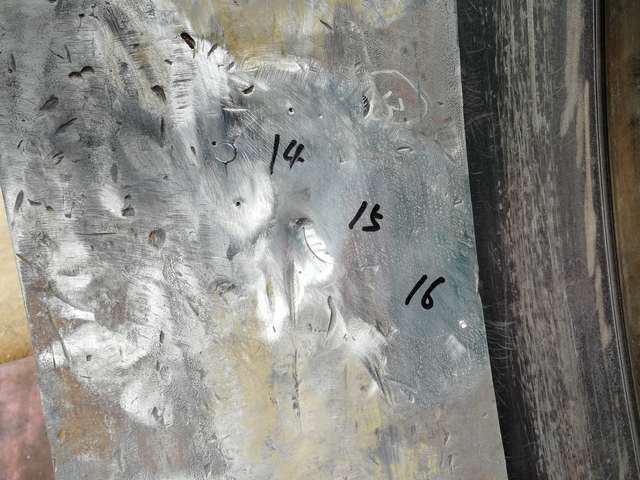

缸内表面修补后





缸内表面修补后



     照片提供：胡志兴
