南山热电厂PG9171E型#1燃机#4轴承振动处理第二次现场平衡情况报告

作者:胡志兴来源:南港动力2037

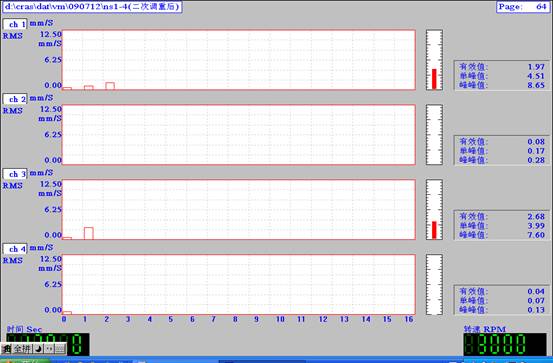

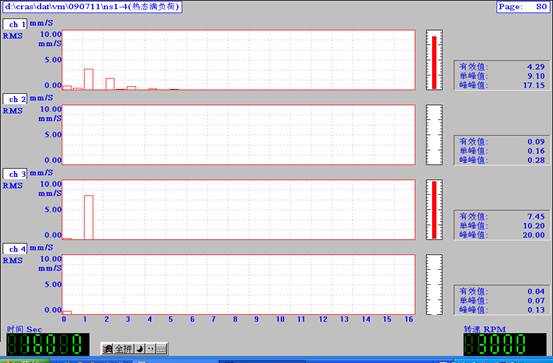

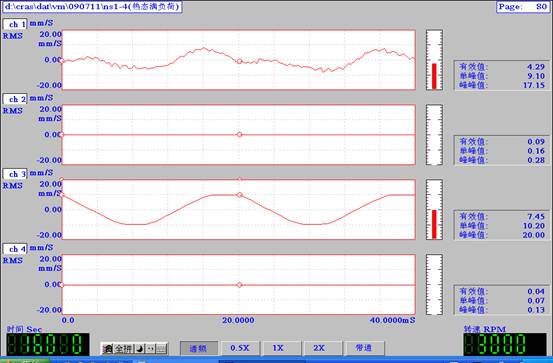

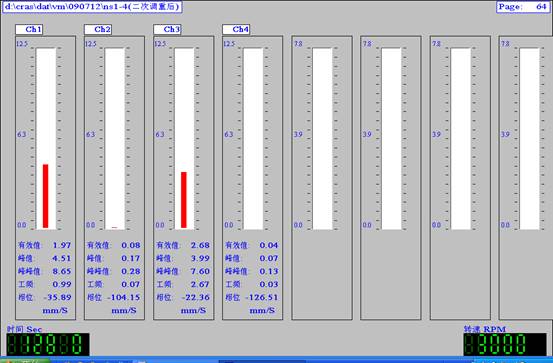

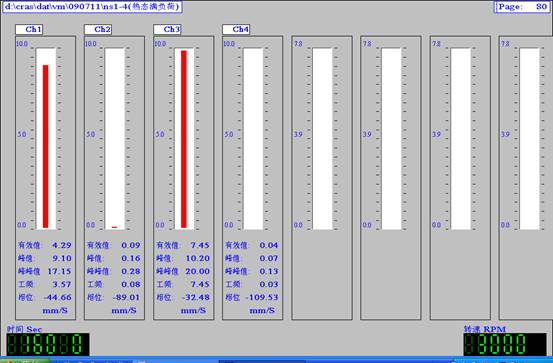

一、前言南山热电一号燃机发电机前轴承振动大的问题，经过对现场不同状况的处理以及2009年7月7日晚上现场动平衡，#4轴承振动在控制盘上显示为3mm/S左右，但是在发电机带满负荷运行后，#4瓦的振动却在不断变大，从控制盘上看出，#4瓦垂直方向振动从2009年7月8日的3mm/S左右，到2009年7月11日，#4瓦的垂直方向振动又增大到10mm/S左右。为此，我们又对#1机发电机转子进行了第二次现场动平衡。经过第二次平衡后，将#4瓦垂直方向的振动从10mm/S又平衡下降到3mm/S左右。二、平衡前后#4轴承振动状况曲线 1、平衡前振动二次平衡前振动时基图（09-07-11） CH1：#4瓦垂直方向，此时轮机控制盘上显示的振动约10mm/S。 CH2：#4瓦水平方向 CH3：#4瓦轴承座水平中分面处轴向振动，此时#4轴承座就地测量得的轴向振动约35mm/S。 CH4：#5瓦垂直方向二次平衡前振动阶谱图 CH1：垂直振动，一倍频分量3.57mm/S，此时轮机控制盘上显示的振动约10mm/S。 CH3：轴向振动，一倍频分量7.45mm/S，此时#4轴承座就地测量得的轴向振动约35mm/S。二次平衡前4号轴承座振动棒图（09/07/11） CHI：垂直振动，工频振分量为：3.57mm/S，此时轮机控制盘上显示的振动为10mm/S左右。 CH3：轴向振动，工频振动分量为7.45mm/S，此时用便携式振动测量仪在轴承座就地测得轴向振动约35mm/S左右。 2、平衡后振动在发电机靠背轮上加平衡配重350克（30度位置）后，机组振动大大降低，各轴承振动均处于良好状态。平衡后机#4轴承振动状况测量记录曲线如下。二次平衡后定速下幅频响应 CHI：垂直振动此时轮机控制盘上显示的振动约为2.8mm/S。 CH3：轴向振动二次平衡后定速下阶谱图 CH1：垂直振动，一倍频振动分量为0.99mm/S。此时轮机控制盘上显示的振动为2.8mm/S CH3：轴向振动：一倍频振动分量为2.67mm/S，二倍频振动分量不明显。二次平衡后平衡后4号轴承座的振动棒图 CH1：垂直振动，工频分量为：0.99mm/S，此时轮机控制盘上显示的振动为2.8mm/S左右。 CH3：轴向振动，工频分量为：2.67mm/S 此时用便携式振动测量仪在轴承座就地测得轴向振动约8.6mm/S左右四、结语通过对#4轴承振动的分析，测量及处理；我们认为，造成#1机#4轴承振动的主要原因是由于发电机转子上存在的残余不平衡，这种残余不平衡量产生的不平衡激振力作用在轴承座上，只有通过动平衡才能加以解决。
